- Семейство Базовых Автоматизированных Комплексов Учёта Спиртопродуктов -

***** Информационное письмо *****
о принадлежности товарного знака "БАКУС" компании КОМЭНС

***** Компания СКАДА-БАКУС *****
является официальным дилером ЗАО КОМЭНС"

Аппаратно-программный измерительный комплекс «БАКУС-1» предназначен для использования:
  • на спиртопроизводствах - как основное средство спиртоучёта и передачи данных в ЕГАИС;
  • в качестве системы технического учёта продукции для собственных нужд спиртозаводов;
  • на ликёро-водочных производствах – при учёте сырья и готовой продукции;
  • в качестве измерительной подсистемы АСУ ТП брагоректификации
«БАКУС-1» является важным компонентом ЕГАИС полевого уровня, базируется на современных информационных и измерительных технологиях. По сравнению с существующими аналогами, комплекс выгодно отличают следующие особенности:
  • Получение всей учётной информации «в потоке»  – позволяет полностью отказаться от традиционных мерников и громоздких лабораторных методов контроля.
  • Возможность измерений на горячем продукте – до 80оС. Подключение приборов учёта непосредственно на выходе колонны по оригинальному методу «Ex-T» значительно снижает риск прямых хищений готовой продукции;
  • Применение кориолисовых приборов массового расхода – позволяет выполнять измерения объёмов и концентраций с максимально возможной на сегодняшний день точностью.
  • Наличие нескольких независимых каналов передачи информации – позволяет использовать один и тот же комплекс и как часть ЕГАИС, и для собственных нужд предприятия - без значительных расходов и доработок.
  • Наличие многоступенчатой информационной защиты – значительно снижает риск утечек коммерческой информации и ущерб от действий недобросовестного персонала.
  • Модульность конструкции – позволяет дополнять комплекс новыми точками учёта за 1-2 часа рабочего времени. Покупаются только новые приборы. Существующие - останавливаются всего на 1-2 минуты.
  • Встроенный архив – сохраняет от более квартала почасовых показаний, которые доступны напрямую с операторского пульта, без дополнительного компьютера.
  • Исключительная простота обслуживания – используемые в комплексе приборы учёта нуждаются в поверке 1 раз в 4 года. Контроль работоспособности комплекса в целом - может выполняться без его остановки, в том числе и дистанционно.
  • Максимальная автономность комплекса – подразумевает полную работоспособность всех точек учёта более часа при аварии питания расходомеров. Привязка к единому времени осуществляется каждым шкафом «БАКУС» - по спутниковой системе GPS.
  • В отличие от большинства других измерительных комплексов, БАКУС сертифицирован как средство учёта коньячных спиртов и коньяков

Комплектность «БАКУС-1»

Центр сбора данных ЕГАИС
  • Программное обеспечение опроса измерительных модулей "Бакус" устанавливается на заводской сервер ЕГАИС и обеспечивают полностью автоматическое формирование посуточных о о обороте в требуемом законодательством формате.
  • Порядок накопления данных определяется назначением точки учёта (выход БРУ, приёмка, отпуск спирта).
  • К одному измерительному модулю "БАКУС" может быть подключено несколько средств ЕГАИС (основной, резервный, рабочие места операторов).
  • При разрушении базы данных ЕГАИС вся необходимая информация может быть восстановлена из внутреннего аварийного архива измерительного модуля "Бакус".

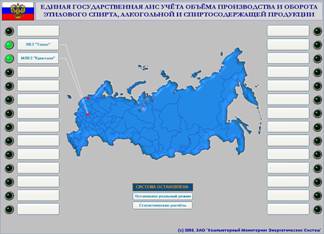

картинка ЕГАИС

Заводская Компьютеризованная система учёта

картинка АСУТП

Необязательный компонент "Бакус". Его функции:

  • Выдача данных для нужд АСУ ТП БРУ
  • Работа с долговременным архивом
  • ведение годового архива
  • получение выборочных данных за любой период года
  • предоставление данных для технологических нужд
  • поддержание достоверности локальных архивов при их сбоях
  • Удобный графический интерфейс оператора БАКУС
  • Голосовое оповещение о критических ситуациях
  • Диагностика и конфигурирование средств измерения
  • Дополнительные функции защиты

Шкаф измерительного модуля

Измерительный модуль - основа комплекса "БАКУС". Выполняет следующие функции:
  • Съем данных с измерительных приборов - расходомеров (до 8 шт.).
    Вычисление по специальным методикам cуммарных общего объёма жидкости, безводного спирта, объёмной концентрации этилового спирта при 20о.
  • Хранение в архиве и индикация на дисплее модуля вышеуказанных данных учёта и информации о работоспособности счётчиков и модуля в целом.
  • Выдачу информации в компьютеризованную систему учёта, на сервер ЕГАИС и сервисный центр обслуживающей организации
картинка шкафа
Измерительный прибор (кориолисов расходомер)

PROMASS

Кориолисов расходомер типа PROMASS-80 или PROMASS-83 - единственный прибор, необходимый для комплекса "Бакус". У станавливается на каждом узле учёта и предназначен для непосредственного измерения сразу нескольких показателей спирта или водно-спиртового раствора:
  • Плотности;
  • Температуры;
  • Мгновенного массового расхода;
  • Суммарной массы прошедшей жидкости;
  • При необходимости (в винном производстве), выполняется пересчёт расхода и массы в объёмные показатели, без приведения к стандартным условиям измерения.

Технические характеристики «БАКУС-1»

Базовый тип прибора точки учёта

Endress+Hauser Promass-83

Количество точек учёта в составе  одного измерительного модуля

до 8 счётчиков

Основной канал связи с ЕГАИС и/или региональными органами учёта

Сотовая сеть GSM

Резервный канал связи

Телефонная сеть

Тип канала связи с заводскими системами учёта и управления

ЛВС Ethernet

Температура спиртосодержащей жидкости

-10 – +80оС

Допустимый расход по 1й точке учёта

100 – 45000 л/час

Диапазон измеряемых концентраций спиртосодержащей жидкости

30 – 98 %об

Точность по общему объёму спиртосодержащей жидкости, приведённому к 20 оС

Не хуже 0.15%

Точность по концентрации, приведённой к 20 оС

Не хуже 0.25%

Точность по объёму безводного спирта

Не хуже 0.5%

Точность по температуре спиртосодержащей жидкости

Не хуже 0.5 оС

Ёмкость внутреннего почасового архива (объём, концентрация, объём безвод. спирта)

40 – 80 или 80 – 160 суток

Гарантированная длительность хранения архива в измерительном модуле

7 лет

Календарный ресурс комплекса

10 лет
