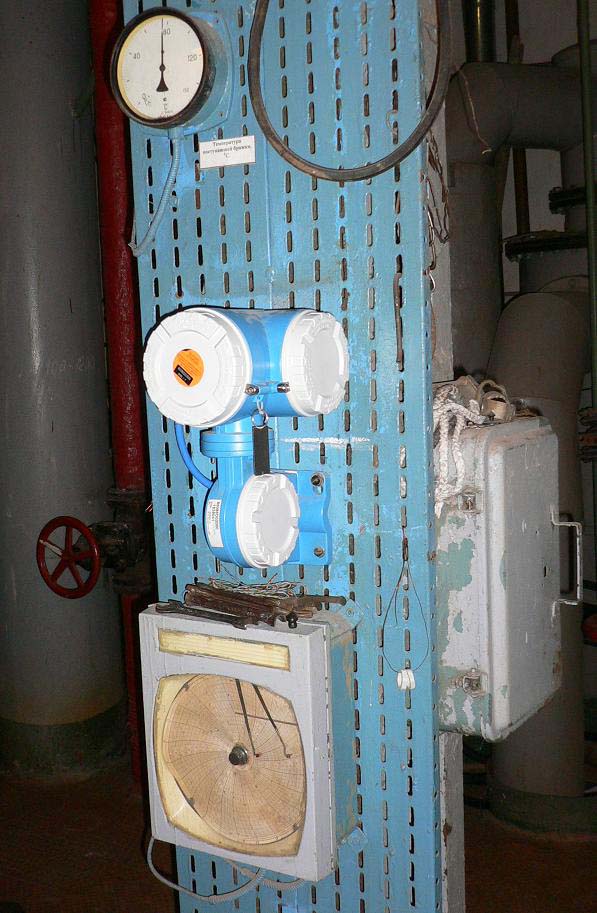

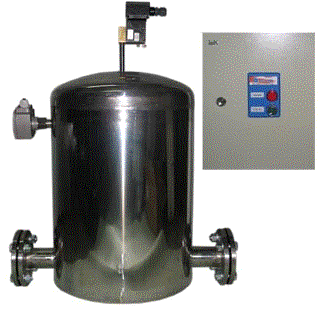

Основой любой качественной измерительной системы является точный измерительный прибор. В БАКУСе таковым является массовый расходомер, работающий на кориолисовом принципе. В настоящее время, этот метод измерения расходов и концентраций 2-компонентных растворов является наиболее прогрессивным. Прибор измеряет мгновенный массовый расход, плотность и температуру жидкости.то всё, что необходимо для расчёта объёмов абсолютного алкоголя и концентрации раствора. Прибор меряет непосредственно массу находящейся в нём жидкости и её скорость по характеру колебаний, возбуждаемых в измерительном тракте. Точность измерения мало зависит от температуры жидкости и совершенно не зависит от её прозрачности, коэфициента преломления или каких-либо иных физических характеристик. Поэтому измерения могут быть выполнены с очень большой точностью.

Более подробно о принципах работы используемых в системе расходомеров можно прочесть здесь

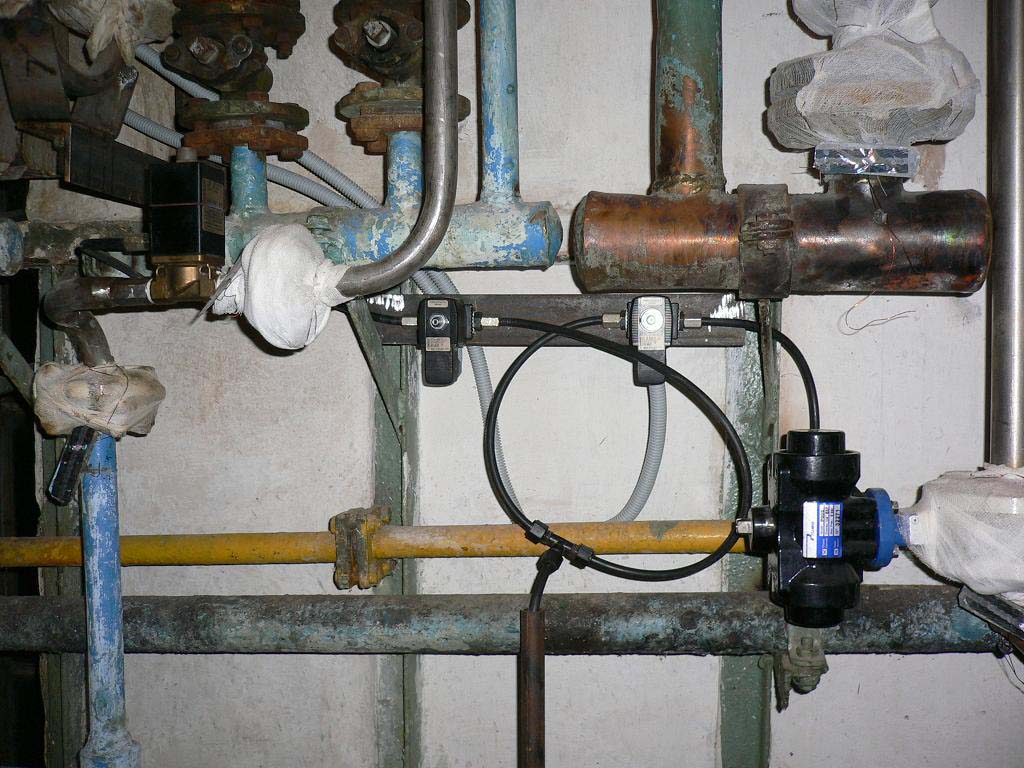

Запорные клапаны врезаются на контролируемый продуктопровод с целью отсечки потока жидкости при отказе или отключении измерительного комплекса. Клапаны могут быть пневматическими или электромеханическими. Пневматические клапаны рекомендуются для работы с незначительными перепадами давлений, а также в отапливаемых помещениях.Электромеханические клапаны рекомендуются в тех случаях, когда применение пневмотехники недопустимо по причине конденсации и замерзания влаги. В составе комплекса БАКУС мы используем продукцию фирмы Burkert и Gemu. На фото демонстрируется установка пневматических клапанов в комплекте с пневмоэлектрическими преобразователями на магистралях со спиртом-ректификатом и ЭАФ брагоректификационной установки.

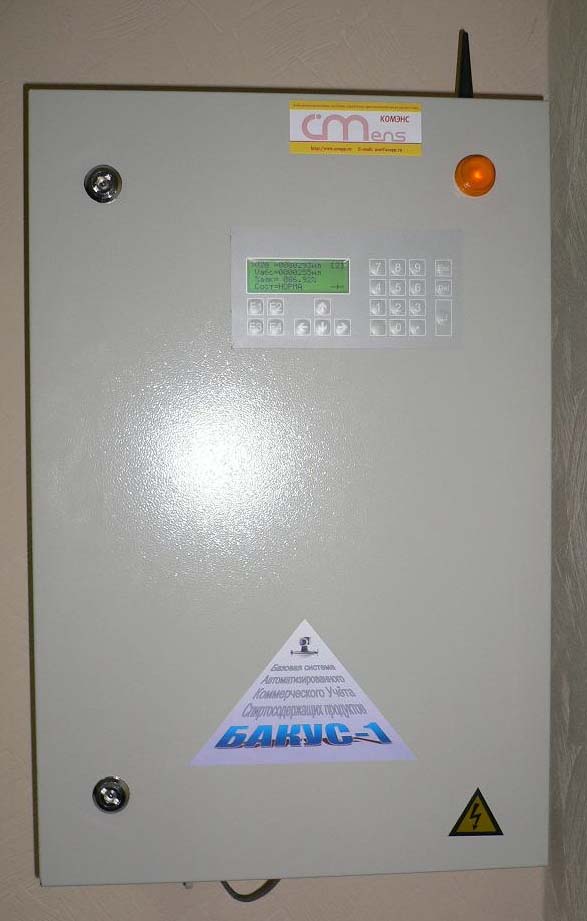

Функции измерительного модуля – съём первичных данных о расходе, плотности и температуре жидкости с приборов учёта. Каждый модуль может обслуживать до 8 точек учёта в радиусе нескольких десятков метров. Как правило, на каждое предприятие будет достаточно одного такого модуля
По специальным методикам модуль производит вычисление расходов и нарастающих итогов общих объёмов, , приведённых к 20оС, объёмов безводного спирта, концентраций – по каждой точке раздельно. Для тех случаев, когда требуется отображение объёма на встроенном индикаторе расходомера – нами разработан алгоритм, которая допускает точное вычисление нарастающего итога по безводному спирту внутри самого прибора учёта..
Модуль позволяет автономно хранить от 40 до 80 суток учётных данных с 8ми точек, снятых с часовым интервалом. За символическую плату объём этого архива может быть увеличен в 2 раза.
Модуль обеспечивает поддержку не менее 2х внешних каналов связи. Соединение с Центром ЕГАИС осуществляется по GSM-сети - посредством SMS-сообщений, либо через прямое соединение. Резервным каналом связи может быть как сотовая сеть, так и городская телефонная. Связь с КСУ обеспечивается простым подсоединением устройства к локальной сети предприятия.

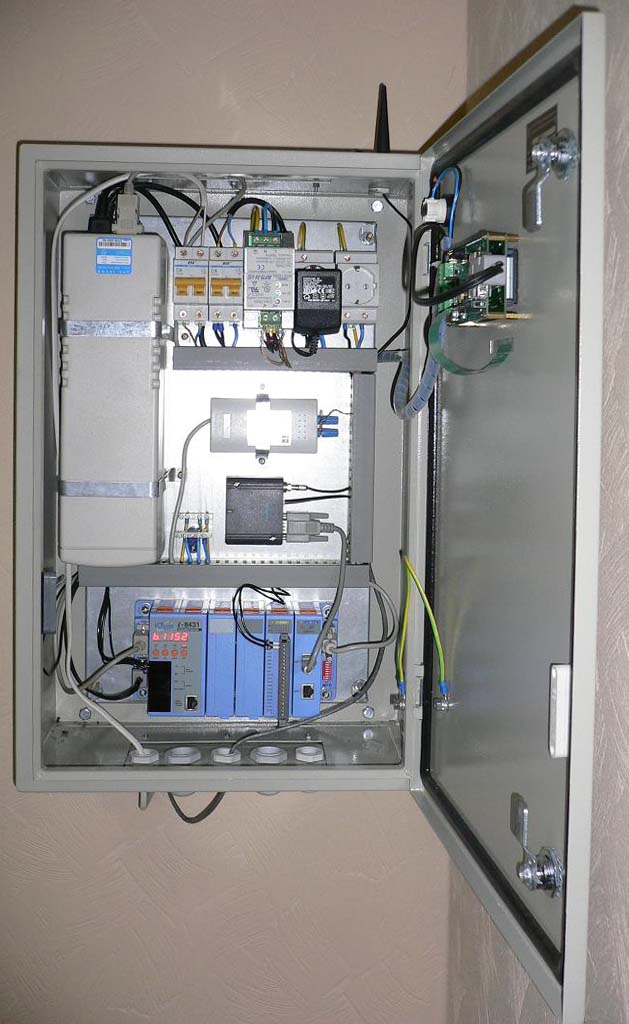

Измерительный модуль построен на базе PC-совместимого контроллера ICPDAS-8431. Помимно, собственно, вычислителя, комплектация модуля включает:

1. Источник бесперебойного питания ~220В;
2. Вторичный источник постоянного напряжения 24В для питания самого модуля, расходомеров и запорных клапанов;

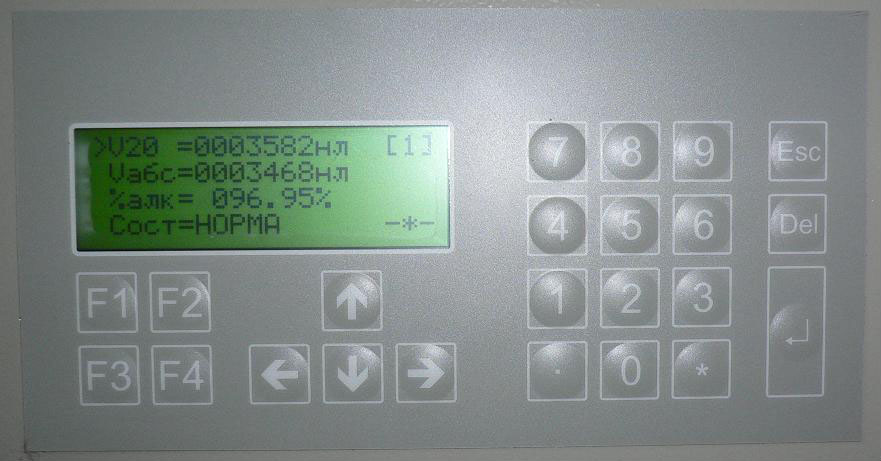

3. Алфавитно-цифровой дисплей
4. Сервисный GSM-модем;
5. HART-модем для подключения расходомеров;
6. Модуль энергонезависимой памяти;
7. Порт для подключения приёмника GPS (опционально).
8. Модуль для подключения выносных кнопок и световых индикаторов состояния операции (опционально).

Модуль подключается и конфигурируется нашими специалистами в процессе ввода комплекса в эксплуатацию. . В дальнейшем он не требует дальнейшего технического обслуживания.

При необходимости, информация, поступающая от точек учёта комплекса БАКУС, может использоваться системами технологической и производственной автоматизации предприятия. Например, для управления работой браго-ректификационных установок. В этом случае, компания "КОМЭНС" дооснащает измерительный комплекс средствами сопряжения с технологическими базами данных и системой визуализации.

На рисунке демонстрируется экран АРМ оператора брагоректификационной устанвки с использованием информации от комплекса БАКУС.

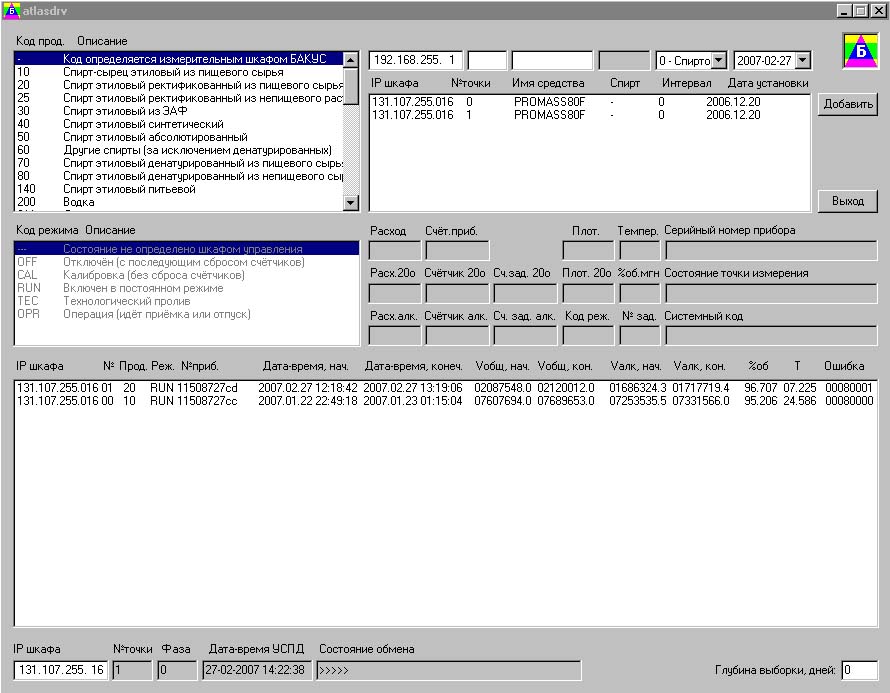

Для сопряжения комплекса ДАКУС со средствами ЕГАИС используется специальный драйвер, который обеспечивает периодический опрос точек учёта и регистрацию полученной информации в виде ежесуточных отчётов, в соответствии с приказом ФНС РФ №САЭ-3-07/823 от 30.11.2006

Помимо этого, драйвер обеспечивает дистанционный режим работы, когда управление точками учёта осуществляется не через консоль измерительного модуля, а с компьютеризованного рабочего места оператора цеха брагоректификации или отделения спиртоприёмки.
