Каждая точка учёта имеет в своём составе один прибор учёта (массовый расходомер типа Endress+Hauser Promass 63, 80 или 83).Он включает в себя первичный преобразователь (или измерительную головку - ИГ), а также индикаторно-вычислительное устройство (ИУ), которые могут иметь как раздельное, так и объединённое конструктивное исполнение. Измерительная головка устанавливается при помощи фланцевого соединения в разрыв продуктопровода, для которого надо выполнять учёт. Прибор учёта является первичным источником данных по отношению к системе ЕГАИС. Его вычислительное устройство формирует несколько важнейших параметров, которые используются для дальнейших расчётов:

• Мгновенный массовый или объёмный (ненормализованный) расход жидкости
• Суммарное значение массы или ненормализованного объёма жидкости, прошедшей через прибор
• Плотность жидкости
• Температура жидкости

Каждый прибор соединяется с комплексом БАКУС посредством взрывобезопасной приборной шины HART. Измерительный комплекс может обслуживать до 8 точек учёта. Для подключения прибора к измерительному комплексу требуется единственный 4х или 8-жильный кабель, который используется как для передачи сигнала HART, так и для низковольтного питания приборов.

Важно! Измерительный комплекс сертифицирован как серийное изделие для использования в своём составе любых кориолисовых расходомеров PROMASS - в том числе: PROMASS-80, PROMASS-83, а также новейшие модели PROMASS-90. По желанию Заказчика, возможно применение имеющихся у него устройств типа PROMASS-63 (производителем более не выпускаются).

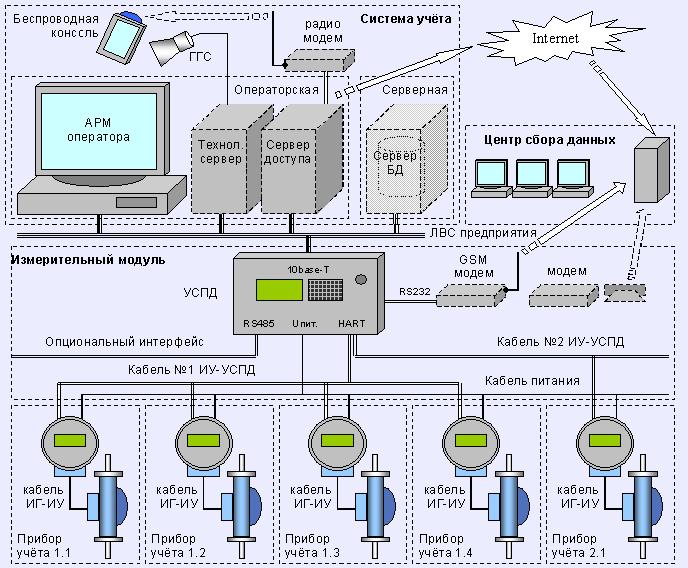

Помимо, собственно, расходомера, точка учёта включает в себя воздухоотделитель и запорный клапан (не показаны на схеме):

Воздухоотделитель устанавливается перед расходомером и предназначен для удаления из жидкости пузырьков газа, которые оказывают значительное влияние на значение плотности продукта, что, в свою очередь, отрицательно сказывается на точности измерения.

Запорный клапан (пневматический или электрический) блокирует продуктопровод в случае отключения точки учёта и, таким образом, препятствует транспортировке неучтённого продукта.

Измерительный модуль (или УСПД) является центральным вычислителем измерительного комплекса, который осуществляет сбор информации от точек учёта, её обработку, аварийное хранение, местную индикацию и передачу в систему ЕГАИС . Измерительный модуль выполнен в типовом шкафном конструктие и может устанавливаться в любом отапливаемом некатегорийном помещении - по желанию Заказчика, но на удалении не более 500м от точки учёта. На основании данных, полученных от расходомера точки учёта измерительный модуль генерирует информацию, необходимую для передачи в систему ЕГАИС, в т.ч.:

1. Несбрасываемый суммарный общий нормализованный (приведённый к 20оС) объём жидкости, прошедшей через прибор;
2. Несбрасываеый суммарный объём абсолютного алкоголя, прошедший через прибор;
3. Объёмную концентрацию (крепость) алкоголя в жидкости, приведённую к 20оС;

Для удобства эксплуатации, а также на случай отказов средств передачи данных ЕГАИС, измерительный модуль оснащён достаточно удобным пользовательским интерфейсом, долговременным аварийным архивом и резервным беспроводным каналом передачи информации по сети GSM. В качестве основного интерфейса для связи измерительного комплекса с потребителями информации (ЕГАИС, автоматизированные системы производственного уровня и т.п.) измерительный модуль имеет интерфейс локальной вычислительной сети Ethernet

Посредством клавиатуры измерительного модуля оператор управляет приёмкой и отгрузкой продукта, а также вводит в систему ЕГАИС различную "ручную" информацию, как то:

1. Режим работы точки учёта;
2. Код вида продукции;
3. Код наименования продукции и т.п.

Питание модуля осуществляется от однофазной сети переменного тока напряжением 220В. Модуль является автономным, постоянно работающим и необслуживаемым компонентом системы БАКУС. В целях повышения надёжности работы он оснащён бесперебойным источником, (обеспечивающим не менее получаса работы системы БАКУС после отключения питания), служебным каналом для автоматической передачи аварийных сигналов в сервисную организацию, а также средствами предотвращения несанкционированного доступа.

Опциональное аппаратно-программное обеспечение БАКУС также относится к заводскому уровню. Оно обеспечивает:

1. сбор информации от системы БАКУС для собственных, технологических нужд завода;
2. удобное отображение спиртоучётной информации на экране рабочих компьютеров заводского персонала.

Эти средства не входят в стандартную поставку БАКУС и, при необходимости, приобретаются Заказчиком отдельно.

Приложение "Драйвер ЕГАИС" устанавливается на сервер ЕГАИС (или другой, выделенный для этих целей - в соответствии с информационной политикой предприятия). Драйвер обеспечивает циклический опрос одного или нескольких измерительных модулей комплекса БАКУС по локальной вычислительной сети (ЛВС) Ethernet. Полученная информация сохраняется в специальной базе данных. С заданной периодичностью (обычно - в конце каждых суток) эта информация формируется в виде ежедневных отчётов ЕГАИС в текстовом формате заданного образца. Дальнейшая обработка этих отчётов и передача в Региональные центры выполняется программным обеспечением ФГУП "Атлас".

В соответствии с требованиями ЕГАИС, для целей спиртоучёта на заводе должен быть оборудован отдельный сегмент передачи данных. Этот сегмент объединяет, собственно, сервер ЕГАИС, рабочие места операторов и средства автоматического спиртоучёта - т.е. абонентов комплекс БАКУС. В ряде случаев, технические возможности или политика защиты данных (заводская или местного органа ЕГАИС) не допускает прямого опроса измерительных модулей через заводской сервер ЕГАИС. В этом случае драйвер устанавливается на отдельный сервер или постоянно работающий компьютер. А ежесуточная информация передаётся в ЕГАИС любым доступным способом - по локальной сети, через защищённое модемное соединение или даже на внешнем носителе.

Приложение "Консоль ЕГАИС" является дополнением к драйверу. Оно устанавливается по желанию заказчика на произвольный компьютер, который имеет подключение к базе данных БАКУС. Консоль ЕГАИС позволяет дистанционно управлять точками учёта и вводить в ЕГАИС "ручную" информацию аналогично тому как это делается с консоли самого измерительного модуля. Помимо этого консоль ЕГАИС обеспечивает более удобный просмотр текущих параметров точки учёта.
